《鐵路線路防護柵欄》[通線(2012)8001]通用參考圖！

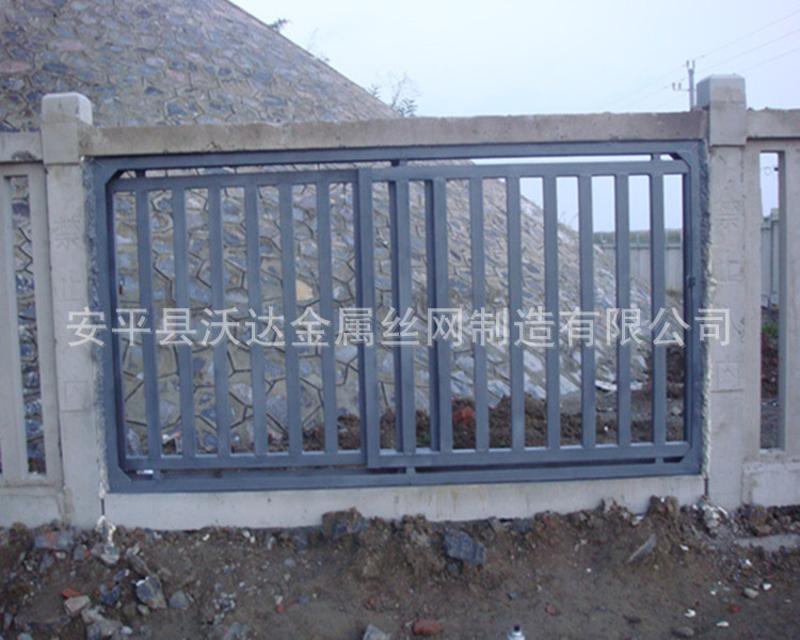

圖集規定：鐵路柵欄一改往日焊接鋼絲網柵欄、刺絲網柵欄等產品，改為防御性 、壽命 長久的：鋼筋混凝土柵欄+0.5米高刺絲滾籠的防護柵欄。詳細內容如下：

(1)、刺絲滾籠采用 刀片刺繩繞圈后相臨兩圈每隔120°用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩圈徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。

(2)、刀片刺繩由沖切鋼板采用機械壓軋?jiān)阡摻z上成型，刀刺寬度22mm，兩刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片采用厚度0.5mm的Q195鋼板沖切制作，芯絲由HPB300ø6.5mm高線鋼絲加工。

(3)、刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接，縱向拉筋與支架的連接采用ø2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定，支架設置在跨度3m防護柵欄的立柱和跨中位置，其他跨度僅設置與立柱上部，支架與防護柵欄采用支架抱箍連接。

鐵路防護刺絲滾籠配件規格參數
　立柱支架采用50*30mm 壁厚2mmQ235矩形鋼管和寬50mm厚度4.5mm長度分別為246mm和428mm的兩塊Q235扁鐵焊接制作。

矩形鋼管上部焊接掛鉤采用長度30mm絲徑5mm冷拔鋼筋制作，加密支架采用同樣與立柱支架的矩形鋼管制作，表面進行熱鍍鋅處理，鍍鋅量270g/┫。
　階梯支架與立柱支架相應采用材料一致，只是高度為1005mm，普通立柱支架為730mm，一般3m間距中間按一處加密支架以增牢堅固性。
鐵路防護柵欄刺繩：
縱向拉筋采用熱鍍鋅刺絲，雙擰編織工藝，刺線2.2mm、主線2.5mm，

刺絲連接卡采用鍍鋅鋼板沖壓或Q235碳鋼板沖壓在進行鍍鋅。
抱箍直徑為8mm外形與水泥柱護欄相結合專門定做并配備螺母及防盜墊圈，表面處理為鍍鋅分別有柱帽處支架抱箍、中間立柱支架抱箍、加密支架抱箍等三種。
